絲桿模組定位精度和皮帶模組精度大概在多少？
時間: 2019-09-08 06:04:00 瀏覽次數：

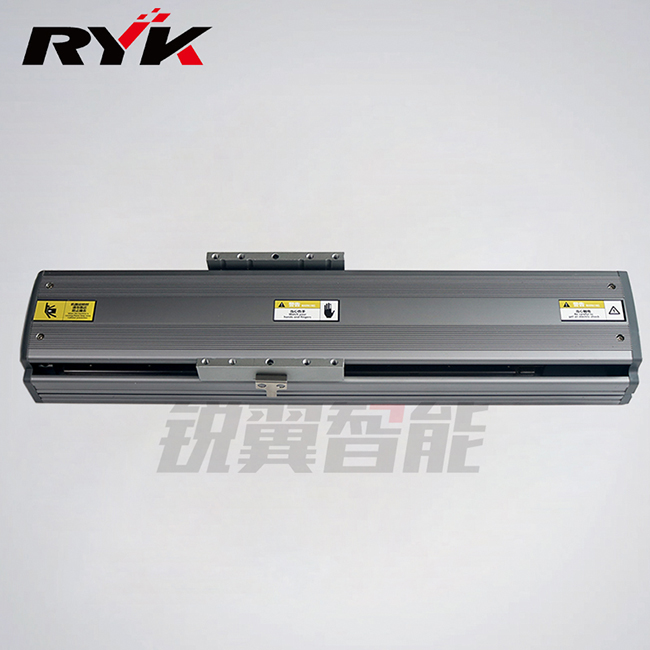

直線模組分為皮帶直線模組和絲桿直線模組，兩種直線模組各有優缺點，但在精度上，絲桿直線模組比皮帶直線模組高。皮帶直線模組的重復定位精度相對絲桿直線模組的要低，重復精
直線模組分為皮帶直線模組和絲桿直線模組，兩種直線模組各有優缺點，但在精度上，絲桿直線模組比皮帶直線模組高。皮帶直線模組的重復定位精度相對絲桿直線模組的要低，重復精度也要看廠家組裝的工藝及產品的配件加工精度，應用時直線模組的行程長度和運行速度也會影響精度。做得好些一是±0.04-0.06mm，普通的只能達到正負0.1mm。絲桿直線模組的重復定位精度與絲桿有很大關系，一般分為C級和P級兩個等級，C級重復定位精度在±0.02-±0.04mm，P級的能達到±0.005，銳翼使用GTEN滾珠絲桿和龍瑪直線導軌，可以根據客戶需求定制各等級精度直線模組。
關于如何檢測直線模組精度：
1、定位精度：以直性模組的最大行程為基準長度，用從基準方位開端實踐移動的間隔與指令值之間的最大差錯的絕對值來表明。
2、重復定位精度：對恣意一點在一樣方向進行7次反復定位，再測出其中止方位，算出表頭讀數最大差值的1/2。作為測驗的準則，在移動間隔的中央及大致兩頭的方位別離進行測驗，將測驗數值中的最大值作為測定值，用帶有±的最大差的1/2表明。
3、游隙：對內滑塊給予進給，以滑塊剛剛開端移動時試驗指示器的讀數為基準，從這個狀況開端，不依賴進給設備，在與內滑塊移動方向一樣的方向上(工作臺的進給方向)施加負荷，以后把測驗開端時的基準值與返回時方位之間的差值，當作測定值。測驗在運動部分的中央及大致兩頭的方位別離進行，把所得到的數值中的最大值當作測定值。
4、運轉平行度：在設備直線性模組的平臺上放置規范尺，用試驗指示器在內滑塊所能移動的范圍內進行測驗，移動范圍內讀數的最大差即是測定值。
